Δύο διαφορετικές λύσεις θεμελίωσης
Τόσο οι έγχυτοι όσο και οι βιδωτοί πάσσαλοι είναι θεμελιώσεις με χαλύβδινους πασσάλους που αντικαθιστούν μια παραδοσιακή θεμελίωση από σκυρόδεμα. Η δομή τους, η μέθοδος εγκατάστασης, η κατηγορία φέρουσας ικανότητας και οι τυπικές εφαρμογές τους διαφέρουν, ωστόσο, ριζικά. Η κατανόηση της διαφοράς σάς βοηθά να επιλέξετε τη σωστή λύση για κάθε έργο.
Έγχυτος πάσσαλος: χαλύβδινος σωλήνας διατρυπημένος μέχρι τον βράχο
Ο έγχυτος πάσσαλος είναι ένας χαλύβδινος σωλήνας με παχιά τοιχώματα που διατρυπάται μέσα από όλα τα εδαφικά στρώματα μέχρι τον βραχώδη πυθμένα. Η διάτρηση πραγματοποιείται με βαρύ εξειδικευμένο εξοπλισμό, με χρήση σφύρας εντός γεώτρησης (DTH) σε συνδυασμό με περιστροφή. Νερό έκπλυσης ή πεπιεσμένος αέρας τροφοδοτείται μέσω των κοπτικών για την απομάκρυνση του χαλαρωμένου υλικού από το εσωτερικό του σωλήνα.
Μόλις ο σωλήνας φτάσει στον βραχώδη πυθμένα, καθαρίζεται, οπλίζεται αν είναι απαραίτητο και πληρώνεται με σκυρόδεμα. Το κενό μεταξύ του σωλήνα και του βράχου πληρώνεται με ένεση τσιμεντενέματος, αγκυρώνοντας τον πάσσαλο σταθερά στον βραχώδη πυθμένα.
Ο έγχυτος πάσσαλος είναι πάσσαλος χωρίς εκτόπιση εδάφους: δεν σπρώχνει το έδαφος στο πλάι αλλά το αφαιρεί. Αυτό μειώνει τη διαταραχή και τους κραδασμούς στο περιβάλλον έδαφος.
Οι διάμετροι ξεκινούν περίπου από 140 mm και υπερβαίνουν τα 1.200 mm στα μεγαλύτερα έργα.
Βιδωτός πάσσαλος: ελικοειδής πλάκα στο φέρον στρώμα
Ο βιδωτός πάσσαλος αποτελείται από έναν λείο χαλύβδινο κορμό με μία ή περισσότερες ελικοειδείς πλάκες συγκολλημένες στο άκρο του. Ο πάσσαλος εγκαθίσταται βιδώνοντάς τον στο έδαφος με κεφαλή περιστροφής τοποθετημένη σε εκσκαφέα ή με χειροκίνητο μηχάνημα.
Το δομικό φορτίο μεταφέρεται μέσω του κορμού στην ελικοειδή πλάκα, η οποία το κατανέμει στο φέρον εδαφικό στρώμα. Ο βιδωτός πάσσαλος δεν απαιτεί πλήρωση σκυροδέματος και είναι φέρων αμέσως μετά την εγκατάσταση.
Οι τυπικές διάμετροι κορμού κυμαίνονται από 60,3 έως 323 mm. Η σειρά HELIX (κορμός 60,3 mm) έχει σχεδιαστεί για ελαφρύτερες κατασκευές και εγκατάσταση DIY, ενώ η σειρά PRO (60,3 mm και άνω) έχει σχεδιαστεί για φέρουσες κατασκευές όπως κατοικίες, βιομηχανικά κτίρια και πυλώνες γραμμών μεταφοράς ηλεκτρικής ενέργειας.
Μέθοδος εγκατάστασης και εξοπλισμός
Ο έγχυτος πάσσαλος απαιτεί βαρύ εξειδικευμένο εξοπλισμό: γεωτρύπανο με σφύρα DTH, σύστημα έκπλυσης, εξοπλισμό για την επιμήκυνση των σωλήνων (με σπειρωτές ή συγκολλημένες συνδέσεις), αντλία σκυροδέματος και εξοπλισμό ενεμάτωσης. Η προετοιμασία του εργοταξίου αποτελεί σημαντική φάση, και η μεταφορά του εξοπλισμού απαιτεί βαρέα οχήματα.

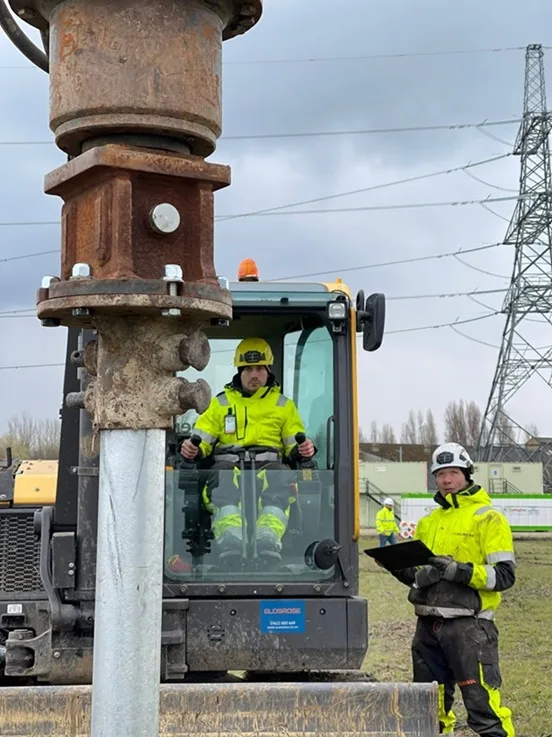

Ο βιδωτός πάσσαλος εγκαθίσταται με εκσκαφέα εφοδιασμένο με κεφαλή περιστροφής ή με χειροκίνητο μηχάνημα για μικρότερους πασσάλους. Ο εξοπλισμός κινητοποιείται γρήγορα και η όχληση στο εργοτάξιο είναι ελάχιστη. Η εγκατάσταση ενός μεμονωμένου πασσάλου διαρκεί συνήθως λίγα λεπτά.
Φέρουσα ικανότητα και εφαρμογές
Ο έγχυτος πάσσαλος αγκυρώνεται στον βραχώδη πυθμένα και φέρει εξαιρετικά υψηλά φορτία. Τυπικές εφαρμογές περιλαμβάνουν πολυώροφα κτίρια, βαριές υποδομές, μεγάλες γέφυρες και αστικά εργοτάξια όπου οι κραδασμοί είναι περιορισμένοι.
Ο βιδωτός πάσσαλος μπορεί να επιτύχει φέρουσα ικανότητα άνω των 1.000 kN ανά πάσσαλο. Οι εφαρμογές περιλαμβάνουν κατοικίες, βιομηχανικά κτίρια, γέφυρες, γραμμές μεταφοράς ηλεκτρικής ενέργειας, φωτοβολταϊκά πάρκα και κατασκευές κήπου. Οι βιδωτοί πάσσαλοι χρησιμοποιούνται επίσης ολοένα και περισσότερο σε βαρύτερα έργα υποδομής.
Συνήθως δεν πρόκειται για ανταγωνιστικά προϊόντα αλλά για συμπληρωματικές λύσεις. Σε πολλά εργοτάξια και οι δύο μέθοδοι είναι τεχνικά εφικτές, και η επιλογή εξαρτάται από τις εδαφικές συνθήκες, τα φορτία και τις απαιτήσεις του έργου.
Κόστος
Η εγκατάσταση έγχυτων πασσάλων κοστίζει πολλαπλάσια ανά μέτρο σε σχέση με την εγκατάσταση βιδωτών πασσάλων. Το κόστος καθορίζεται από την κινητοποίηση βαρέος εξοπλισμού, τον χρόνο διάτρησης, την πλήρωση σκυροδέματος και την ενεμάτωση.
Η εγκατάσταση βιδωτών πασσάλων αποτελεί οικονομικά αποδοτική λύση όταν το επιτρέπουν οι εδαφικές συνθήκες. Ο ελαφρύτερος εξοπλισμός, η ταχύτερη εγκατάσταση και η απουσία σκυροδέματος διατηρούν χαμηλό το συνολικό κόστος.
Η σύγκριση κόστους έχει νόημα μόνο όταν και οι δύο μέθοδοι είναι τεχνικά εφικτές. Αν το εργοτάξιο απαιτεί αγκύρωση στον βράχο, ο βιδωτός πάσσαλος δεν αποτελεί επιλογή. Αντίστροφα, αν το έδαφος έχει επαρκή φέρουσα ικανότητα και τα φορτία εμπίπτουν στο εύρος του βιδωτού πασσάλου, ο έγχυτος πάσσαλος αποτελεί συνήθως υπερβολική λύση.
Περιβαλλοντικές επιπτώσεις
Η εγκατάσταση έγχυτων πασσάλων παράγει λιγότερους κραδασμούς από την έμπηξη πασσάλων, αλλά ο θόρυβος της διάτρησης είναι σημαντικός. Η διάτρηση παράγει επίσης εδαφικά απόβλητα (προϊόντα εκσκαφής) που πρέπει να διαχειριστούν και να απομακρυνθούν από το εργοτάξιο.
Ο βιδωτός πάσσαλος παράγει ελάχιστους κραδασμούς και θόρυβο. Δεν παράγονται εδαφικά απόβλητα, επειδή ο πάσσαλος βιδώνεται στο έδαφος χωρίς να το εκτοπίζει. Ο βιδωτός πάσσαλος μπορεί επίσης να ξεβιδωθεί και να επαναχρησιμοποιηθεί.
Και οι δύο μέθοδοι είναι κατάλληλες για αστικά εργοτάξια όπου οι κραδασμοί είναι περιορισμένοι. Ο βιδωτός πάσσαλος είναι επίσης αθόρυβος και ταιριάζει σε έργα όπου στόχος είναι η ελαχιστοποίηση της διαταραχής του εδάφους και των αποβλήτων.
Πίνακας σύγκρισης
| Χαρακτηριστικό | Έγχυτος πάσσαλος | Βιδωτός πάσσαλος |
|---|---|---|
| Εγκατάσταση | Διάτρηση μέχρι τον βραχώδη πυθμένα με βαρύ γεωτρύπανο | Βίδωμα στο έδαφος με εκσκαφέα ή χειροκίνητο μηχάνημα |
| Αγκύρωση | Στον βραχώδη πυθμένα, με ενεμάτωση τσιμέντου | Στο φέρον έδαφος μέσω ελικοειδούς πλάκας |
| Τυπική διάμετρος | 140 έως 1.200+ mm | 60,3 έως 323 mm (κορμός) |
| Κατηγορία φέρουσας ικανότητας | Πολύ υψηλή (αγκύρωση στον βράχο) | Έως και άνω των 1.000 kN ανά πάσσαλο |
| Εξοπλισμός | Βαρύ γεωτρύπανο, σφύρα DTH, αντλία σκυροδέματος | Εκσκαφέας + κεφαλή περιστροφής ή χειροκίνητο μηχάνημα |
| Επίπεδο κόστους | Πολλαπλάσιο από την εγκατάσταση βιδωτών πασσάλων | Οικονομικά αποδοτικό |
| Ταχύτητα εγκατάστασης | Πιο αργή (διάτρηση, σκυροδέτηση, ενεμάτωση) | Γρήγορη (λεπτά ανά πάσσαλο) |
| Κραδασμοί | Χαμηλοί (χωρίς εκτόπιση), αλλά θόρυβος διάτρησης | Πολύ χαμηλοί |
| Τυπικές εφαρμογές | Πολυώροφα κτίρια, βαριές υποδομές, μεγάλες γέφυρες | Κατοικίες, βιομηχανικά κτίρια, γέφυρες, γραμμές μεταφοράς, φωτοβολταϊκά πάρκα |
| Πλήρωση σκυροδέματος | Ναι (ο σωλήνας πληρώνεται με σκυρόδεμα) | Όχι (φέρων αμέσως μετά την εγκατάσταση) |
Σύνοψη
Οι έγχυτοι και οι βιδωτοί πάσσαλοι είναι διαφορετικές μέθοδοι για διαφορετικές ανάγκες. Ο έγχυτος πάσσαλος επιλέγεται όταν το εργοτάξιο απαιτεί αγκύρωση στον βράχο. Οι βιδωτοί πάσσαλοι χρησιμοποιούνται ευρέως, από κατοικίες έως υποδομές, όταν το έδαφος είναι κατάλληλο για εγκατάσταση με βίδωμα.
Αν δεν είστε σίγουροι ποια μέθοδος ταιριάζει στο έργο σας, ρωτήστε έναν ειδικό. Η σωστή επιλογή εξαρτάται πάντα από τις εδαφικές συνθήκες, τα φορτία και τον δομικό τύπο του έργου.
