Γιατί οι βιδωτοί πάσσαλοι είναι ιδανικοί για τη θεμελίωση deck
Το deck είναι μια ελαφριά κατασκευή, αλλά τα θεμέλιά του πρέπει να είναι ανθεκτικά στον παγετό, αλφαδιασμένα και αρκετά φέροντα ώστε να κρατούν το deck ίσιο χρόνο με τον χρόνο. Οι βιδωτοί πάσσαλοι πληρούν αυτές τις απαιτήσεις χωρίς καμία εκσκαφή ή χύτευση σκυροδέματος.
Στα deck χρησιμοποιούνται συνήθως οι βιδωτοί πάσσαλοι HELIX της Paalupiste (διάμετρος σωλήνα Ø60.3 mm), που τοποθετούνται με το ηλεκτρικό δράπανο MP1 χωρίς εκσκαφέα. Σε πιο μαλακά εδάφη μπορούν να χρησιμοποιηθούν και οι πάσσαλοι PRO Ø60.3 mm, με μεγαλύτερη ελικοειδή πλάκα και επομένως υψηλότερη φέρουσα ικανότητα.
Μια τυπική θεμελίωση deck ολοκληρώνεται σε 2 ως 4 ώρες. Οι βιδωτοί πάσσαλοι είναι φέροντες αμέσως, οπότε η κατασκευή του πλαισίου μπορεί να ξεκινήσει την ίδια ημέρα.
Επιλογή του σωστού πασσάλου
Μήκος πασσάλου
Το μήκος του πασσάλου εξαρτάται από το πόσο ψηλά βρίσκεται το deck πάνω από το έδαφος:
- Χαμηλό deck (0 ως 400 mm πάνω από το έδαφος): πάσσαλος 1.7 m. Η ελικοειδής πλάκα φτάνει κάτω από τη γραμμή παγετού και το deck παραμένει σταθερό, χωρίς ανύψωση από τον παγετό.
- Υπερυψωμένο deck (πάνω από 400 mm): πάσσαλος 2.2 m. Χρειάζεται μακρύτερος πάσσαλος, επειδή μέρος του μήκους του παραμένει πάνω από το έδαφος.
Μήκος πασσάλου = βάθος έμπηξης + ορατό τμήμα πάνω από το έδαφος. Το επαρκές βάθος έμπηξης εξασφαλίζει την προστασία από τον παγετό και τη φέρουσα ικανότητα.
Λάβετε υπόψη το βάθος παγετού κάτω από το deck. Η επιφάνεια του deck εμποδίζει το χιόνι να συσσωρεύεται από κάτω, που σημαίνει ότι το στρώμα χιονιού δεν μονώνει το έδαφος από τον παγετό. Ως αποτέλεσμα, ο παγετός μπορεί να διεισδύσει βαθύτερα από το συνηθισμένο κάτω από ένα deck, οπότε δεν πρέπει να παραβλέπεται το επαρκές βάθος έμπηξης του πασσάλου.
Κεφαλή πασσάλου

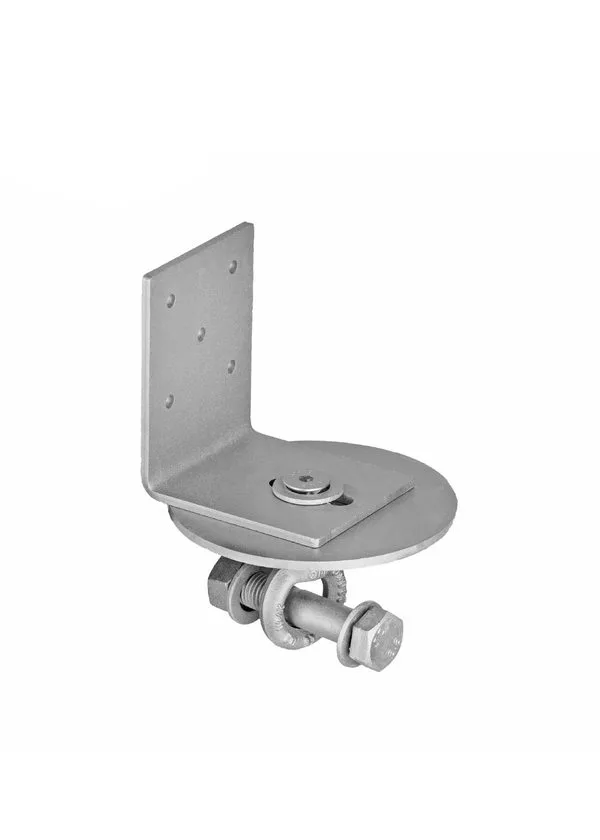

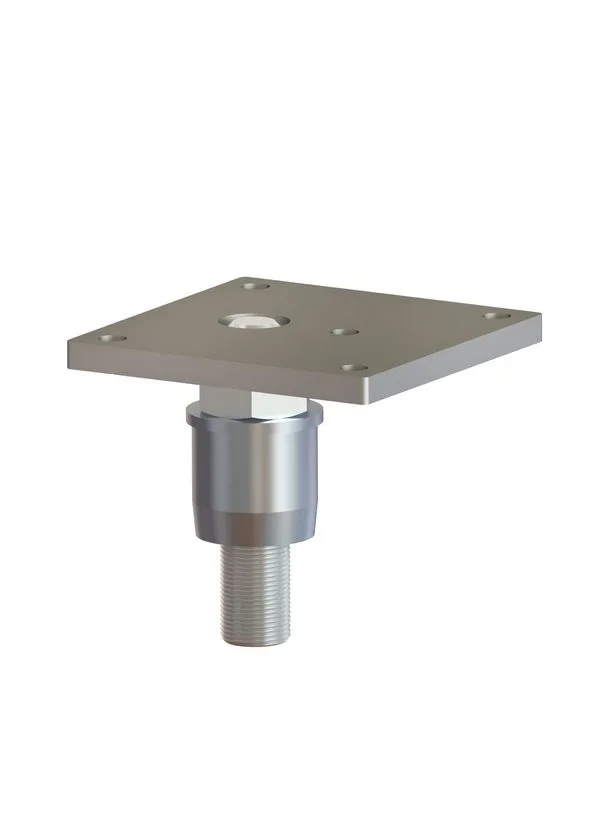

Στα deck χρησιμοποιείται συνηθέστερα το στήριγμα LH, στο οποίο στερεώνεται απευθείας η ξύλινη δοκός. Αν απαιτείται ρύθμιση ύψους για κάθε πάσσαλο ξεχωριστά, μπορεί να χρησιμοποιηθεί το ρυθμιζόμενο στήριγμα KSL150, που επιτρέπει διόρθωση του ύψους μετά την τοποθέτηση.
Διάταξη πασσάλων και άνοιγμα
Οι πάσσαλοι τοποθετούνται κάτω από τις φέρουσες δοκούς και η απόστασή τους καθορίζεται από τη διατομή του ξύλου που χρησιμοποιείται. Μια μεγαλύτερη δοκός γεφυρώνει μεγαλύτερη απόσταση, που σημαίνει ότι χρειάζονται λιγότεροι πάσσαλοι.
| Διατομή δοκού | Απόσταση στήριξης (μέγ.) | Καταλληλότητα |
|---|---|---|
| 48 x 123 mm | 1.400 ως 1.500 mm | Μικρά deck |
| 48 x 148 mm | 1.600 ως 1.700 mm | Μικρά ως μεσαία deck |
| 48 x 198 mm | 2.200 ως 2.400 mm | Μεσαία ως μεγάλα deck |
Οι τιμές ανοίγματος βασίζονται σε εμποτισμένη ξυλεία κατηγορίας αντοχής C18, με επιβαλλόμενο φορτίο 2.0 kN/m².
Οι πάσσαλοι τοποθετούνται περίπου 15 ως 20 cm προς το εσωτερικό από την άκρη του deck, ώστε τα στηρίγματα και οι δοκοί να παραμένουν κρυμμένα κάτω από τις σανίδες του δαπέδου.
Αν το deck κατασκευάζεται κολλητά σε τοίχο σπιτιού, η πλευρά του τοίχου πρέπει να στερεωθεί απευθείας στην κατασκευή του τοίχου. Δεν πρέπει να τοποθετούνται πάσσαλοι δίπλα στον τοίχο, επειδή ενδέχεται να εμποδίζουν το πέδιλο θεμελίωσης του σπιτιού και πιθανές αποστραγγίσεις.
Με τη βοήθεια του πίνακα ανοιγμάτων και των διαστάσεων του deck, μπορεί να υπολογιστεί ο αριθμός των πασσάλων. Όταν είναι γνωστή η διατομή της δοκού και οι διαστάσεις του deck, ο καθορισμός των θέσεων των πασσάλων γίνεται απλός.
Γιατί να επιλέξετε Paalupiste HELIX αντί για φθηνό εισαγόμενο πάσσαλο
Καταστήματα ειδών κατασκευής και ηλεκτρονικά καταστήματα πωλούν φθηνούς βιδωτούς πασσάλους, που συχνά προέρχονται από την Κίνα. Η διαφορά τιμής σε σχέση με τους πασσάλους Paalupiste HELIX μπορεί να φαίνεται σημαντική, αλλά η διαφορά φαίνεται στην πράξη:
- Ποιότητα χάλυβα: οι πάσσαλοι HELIX κατασκευάζονται από χάλυβα SSAB S420 στη Φινλανδία. Οι φθηνοί πάσσαλοι συχνά κατασκευάζονται από μαλακό χάλυβα που δεν αντέχει τη ροπή τοποθέτησης. Αν η ελικοειδής πλάκα λυγίσει χτυπώντας σε πέτρα, ο πάσσαλος γίνεται άχρηστος.
- Ηλεκτρικό δράπανο MP1: η Paalupiste ενοικιάζει το δράπανο τοποθέτησης MP1 για τους πασσάλους HELIX. Για τους φθηνούς εισαγόμενους πασσάλους δεν υπάρχει διαθέσιμο δράπανο, που σημαίνει ότι η τοποθέτηση πρέπει να γίνει χειροκίνητα με λοστό, μέθοδος αισθητά πιο αργή και πιο κουραστική.
- Εγγύηση 50 ετών: οι πάσσαλοι HELIX συνοδεύονται από εγγύηση 50 ετών. Οι φθηνοί πάσσαλοι συνήθως δεν έχουν καμία εγγύηση.
- Θερμό γαλβάνισμα κατά ISO 1461: οι πάσσαλοι HELIX γαλβανίζονται εν θερμώ σύμφωνα με το ISO 1461, εξασφαλίζοντας μεγάλη διάρκεια ζωής μέσα στο έδαφος. Οι φθηνοί εισαγόμενοι πάσσαλοι μπορεί να έχουν ασυνεπή ποιότητα και πάχος γαλβανίσματος, χωρίς απαραίτητα να πληρούν κάποιο αντίστοιχο πρότυπο.
Βήματα τοποθέτησης
1. Σήμανση και στάθμη αναφοράς
Οι θέσεις των πασσάλων μετρώνται και σημειώνονται στο έδαφος σύμφωνα με το σχέδιο. Ταυτόχρονα ορίζεται μια στάθμη αναφοράς, η οποία χρησιμοποιείται για να καθοριστεί το ύψος της κεφαλής κάθε πασσάλου κατά την τοποθέτηση.
Η στάθμη πρέπει να σχεδιαστεί προσεκτικά εκ των προτέρων. Αν για παράδειγμα το deck κατασκευάζεται δίπλα σε μια πίσω πόρτα, πρέπει να εξασφαλίσετε ότι η πόρτα θα μπορεί να ανοίγει πλήρως όταν το ολοκληρωμένο deck τοποθετηθεί πάνω στους πασσάλους. Το συνολικό ύψος του deck (κεφαλή πασσάλου + δοκός + δοκίδα + δάπεδο) δεν πρέπει να ξεπερνά την κάτω πλευρά του κατωφλιού της πόρτας.
Αν η στάθμη του κατωφλιού δεν επιτρέπει ένα τυπικό πλαίσιο σταυρωτών δοκίδων, όπου οι δοκίδες πατούν πάνω στις δοκούς, το πλαίσιο πρέπει να κατασκευαστεί με χαμηλότερο προφίλ. Σε αυτή την περίπτωση, οι δοκίδες τοποθετούνται στην ίδια στάθμη με τις δοκούς με τη χρήση αναρτήρων δοκίδων. Το αποτέλεσμα είναι εξίσου ανθεκτικό, αλλά το συνολικό ύψος μειώνεται κατά μία διατομή ξύλου.
2. Τοποθέτηση πασσάλων
Οι βιδωτοί πάσσαλοι HELIX τοποθετούνται με το χειροκίνητο ηλεκτρικό δράπανο MP1. Το δράπανο προσαρμόζεται στην κορυφή του πασσάλου και ο πάσσαλος βιδώνεται κατακόρυφα μέσα στο έδαφος. Η τοποθέτηση μπορεί να γίνει από ένα άτομο, αλλά η εργασία σε ζευγάρι είναι ταχύτερη και διευκολύνει το κατακόρυφο κράτημα του πασσάλου.
Η τοποθέτηση με το ηλεκτρικό δράπανο είναι συνήθως 5 ως 10 φορές ταχύτερη από τη χειροκίνητη τοποθέτηση με λοστό. Ο λοστός ταιριάζει το πολύ για λίγους πασσάλους, ενώ για μεγαλύτερα έργα deck το δράπανο MP1 είναι πρακτικά απαραίτητο.
3. Τοποθέτηση στηριγμάτων
Μόλις τοποθετηθούν οι πάσσαλοι και επαληθευτεί η στάθμη ύψους, οι κεφαλές προσαρμόζονται στην κορυφή κάθε πασσάλου. Στη συνέχεια στερεώνονται στα στηρίγματα οι φέρουσες ξύλινες δοκοί και ακολουθούν οι δοκίδες και οι σανίδες του δαπέδου.
Σύγκριση: μέθοδοι θεμελίωσης deck
| Χαρακτηριστικό | Βιδωτός πάσσαλος (HELIX) | Προκατασκευασμένα μπλοκ σκυροδέματος |
|---|---|---|
| Προστασία από παγετό | Ελικοειδής πλάκα κάτω από τη γραμμή παγετού | Δεν είναι ανθεκτικά στον παγετό χωρίς κατάλληλη μόνωση |
| Εκσκαφή | Μόνο αφαίρεση επιφανειακού χώματος | Απαιτείται σκάψιμο για κάθε μπλοκ και τη μόνωση |
| Χρόνος τοποθέτησης | 2 ως 4 ώρες | Αρκετές ώρες + αλφάδιασμα εδάφους |
| Φέροντες αμέσως | Ναι | Ναι |
| Ανώμαλο έδαφος | Ρυθμιζόμενο βάθος έμπηξης, λειτουργεί σε πρανή | Απαιτεί επίπεδη επιφάνεια ή σημαντική επίχωση |
| Διάρκεια ζωής | Εγγύηση 50 ετών (HELIX) | Εξαρτάται από τις συνθήκες και την τοποθέτηση |
Πότε ο HELIX δεν επαρκεί
Ο βιδωτός πάσσαλος HELIX έχει σχεδιαστεί για ελαφριές κατασκευές όπως deck, φράχτες και μικρά κτίσματα κήπου. Αν πάνω στο deck πρόκειται να κατασκευαστεί φέρουσα στέγη ή υαλωμένος χώρος, τα φορτία αυξάνονται και ενδέχεται να απαιτηθεί ένας πιο ανθεκτικός βιδωτός πάσσαλος PRO (Ø76.1 mm ή μεγαλύτερος).
