Πώς να επιλέξετε τον σωστό βιδωτό πάσσαλο για το έργο σας
Έξι βήματα, από την περιγραφή του έργου έως τη σωστή προδιαγραφή πασσάλου. Καλύπτει τους τύπους έργων, τις συνθήκες εδάφους, τις απαιτήσεις φορτίων και τη σωστή σειρά προϊόντων για τις ανάγκες σας.
Καθορίστε τον τύπο του έργου σας
Ο τύπος του έργου σας καθορίζει την κατηγορία φορτίου, τη μέθοδο εγκατάστασης και τη σειρά προϊόντων που χρειάζεστε. Εντοπίστε την κατηγορία του έργου σας παρακάτω για να περιορίσετε αμέσως την επιλογή σας.
Ενέργεια & Υποδομές κοινής ωφέλειας
Φωτοβολταϊκά πάρκα, εγκαταστάσεις BESS, υποσταθμοί, γραμμές μεταφοράς, ιστοί 5G, αγωγοί. Μεγάλος όγκος, επαληθευμένη φέρουσα ικανότητα ανά πάσσαλο.
Σειρά PROΕμπορικά & Βιομηχανικά
Αποθήκες, βιομηχανικά κτίρια, προκατασκευασμένα κτίρια, ηχοπετάσματα, πλατφόρμες, τοίχοι αντιστήριξης. Στατικά φορτία που απαιτούν μελέτη μηχανικού.
Σειρά PROΚατοικίες

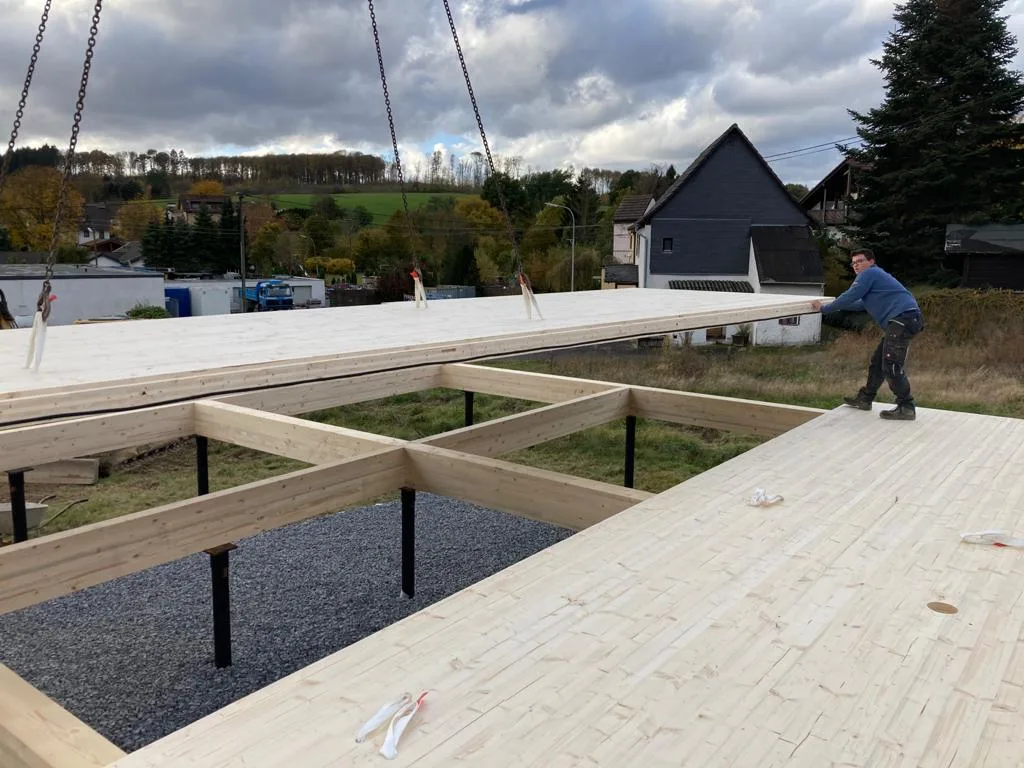

Σπίτια, προσθήκες, γκαράζ, εξοχικά. Μόνιμα φέροντα θεμέλια σχεδιασμένα ώστε να πληρούν τους τοπικούς οικοδομικούς κανονισμούς.
Σειρά PRODIY & Κήπος
Βεράντες, ντεκ, φράχτες, ξύλινα δωμάτια κήπου, μικρές προβλήτες, μικρές αποθήκες, θερμοκήπια. Ελαφρύτερα φορτία, εγκατάσταση με το χέρι ή με μικρό μηχάνημα.
Σειρά HELIXΔύσκολα εδάφη
Τυρφώνες, υγρότοποι, πλημμυρικές ζώνες, πρανή, απομακρυσμένα σημεία με περιορισμένη πρόσβαση. Έργα όπου το σκυρόδεμα είναι ανέφικτο ή αδύνατο.
Σειρά PROΥποδομές
Οδικές πύλες σήμανσης, σιδηροδρομικές γέφυρες σήμανσης, πινακίδες, ιστοί φωτισμού, σταθμοί φόρτισης ηλεκτρικών οχημάτων, διαφημιστικές κατασκευές, ξύλινοι διάδρομοι.
PRO ή HELIXΑξιολογήστε τις συνθήκες του εδάφους σας
Ο τύπος του εδάφους επηρεάζει άμεσα τη φέρουσα ικανότητα, το απαιτούμενο βάθος του πασσάλου και τη διάταξη των ελίκων. Η πιο αξιόπιστη βάση για την επιλογή πασσάλου είναι μια γεωτεχνική μελέτη. Αν διαθέτετε δεδομένα εδάφους, στείλτε τα στην ομάδα μηχανικών μας για μια σύσταση προσαρμοσμένη στο έργο σας.
Άργιλος
Ο έλικας διεισδύει και αγκυρώνεται αποτελεσματικά στην άργιλο. Καλή φέρουσα ικανότητα σε μέτρια βάθη. Οι πολλαπλοί έλικες μπορούν να αυξήσουν την ικανότητα σε σκληρή άργιλο.
Άμμος & Χαλίκι
Η πυκνή άμμος και το χαλίκι προσφέρουν άμεση αντίσταση. Οι βιδωτοί πάσσαλοι φτάνουν γρήγορα σε υψηλές τιμές ροπής, επιβεβαιώνοντας αξιόπιστη φέρουσα ικανότητα σε μικρότερα βάθη.
Τύρφη & Μαλακό έδαφος
Οι βιδωτοί πάσσαλοι διαπερνούν τα μαλακά στρώματα ώστε να φτάσουν σε σταθερότερο έδαφος από κάτω. Ενδέχεται να χρειαστούν μακρύτεροι πάσσαλοι. Η Paalupiste διαθέτει εκτενή εμπειρία σε φωτοβολταϊκά πάρκα και ξύλινους διαδρόμους σε τυρφώνες.
Μορραίνη (παγετώδεις αποθέσεις)
Ανάμικτο έδαφος με μεταβλητή κοκκομετρία. Οι βιδωτοί πάσσαλοι αντεπεξέρχονται καλά στη μορραίνη, ωστόσο η ροπή κατά την εγκατάσταση πρέπει να παρακολουθείται για τον εντοπισμό εμποδίων, όπως μεγαλύτερων ογκόλιθων.
Δεν έχετε δεδομένα εδάφους; Επικοινωνήστε μαζί μας αναφέροντας την τοποθεσία του έργου και την προβλεπόμενη κατασκευή. Οι μηχανικοί μας μπορούν να σας ενημερώσουν για τις τυπικές συνθήκες εδάφους στην περιοχή σας και να προτείνουν μια αρχική προδιαγραφή.
Προσδιορίστε τις απαιτήσεις φορτίων σας
Κάθε πάσσαλος πρέπει να φέρει με ασφάλεια τα φορτία που επιβάλλει η κατασκευή σας. Η διαστασιολόγηση των βιδωτών πασσάλων ξεκινά με την κατανόηση των δυνάμεων στις οποίες θα πρέπει να αντισταθεί το θεμέλιο.
Τύποι φορτίων προς εξέταση
| Τύπος φορτίου | Περιγραφή |
|---|---|
| Θλίψη | Κατακόρυφη δύναμη προς τα κάτω από το βάρος της κατασκευής, του εξοπλισμού, του χιονιού και των χρηστών |
| Εφελκυσμός (ανύψωση) | Κατακόρυφη δύναμη προς τα πάνω από άνεμο, άνωση ή δυναμικά φορτία. Κρίσιμη για φωτοβολταϊκά πλαίσια και ιστούς. |
| Πλευρική (διάτμηση) | Οριζόντια δύναμη από πίεση ανέμου, πίεση εδάφους ή πρόσκρουση οχήματος |
| Ροπή κάμψης | Στρεπτική δύναμη στην κεφαλή του πασσάλου από έκκεντρη φόρτιση ή προβόλους |
Απαιτούνται στατικοί υπολογισμοί. Για έργα που απαιτούν οικοδομική άδεια, ο στατικός μηχανικός πρέπει να υπολογίσει τα φορτία και να καθορίσει το μέγεθος του πασσάλου. Η ομάδα μηχανικών μας παρέχει σχεδιασμό πασσάλων και πίνακες φορτίων προσαρμοσμένους στο έργο σας.
Τυπικά εύρη φορτίων ανά έργο
| Έργο | Τυπικό φορτίο / πάσσαλο |
|---|---|
| Φράχτης | 5 - 15 kN |
| Βεράντα / Ντεκ | 10 - 30 kN |
| Δωμάτιο κήπου | 15 - 40 kN |
| Γκαράζ | 30 - 80 kN |
| Κατοικία | 50 - 200 kN |
| Φωτοβολταϊκό πάρκο | 30 - 120 kN |
| Βιομηχανικό κτίριο | 100 - 500 kN |
| Βαριές υποδομές | 200 - 1.000 kN |
Επιλέξτε τη σωστή σειρά προϊόντων
Η Paalupiste κατασκευάζει δύο σειρές προϊόντων. Η επιλογή σας εξαρτάται από τις απαιτήσεις φορτίων, τη μέθοδο εγκατάστασης και την κλίμακα του έργου.
Επαγγελματικά & Βιομηχανικά
Πάσσαλοι μηχανικής εγκατάστασης για στατικές και βιομηχανικές εφαρμογές. Σχεδιασμένοι για έργα υψηλών φορτίων, όπως κτίρια, φωτοβολταϊκά πάρκα, υποσταθμούς και υποδομές.
- Διάμετρος σωλήνα: 60.3 - 323.9 mm
- Διάμετρος έλικα: 150 - 1.000 mm
- Φέρουσα ικανότητα: έως 1.000 kN
- Τυπικά μήκη: 1.5 - 12 m
- Εγκατάσταση: εκσκαφέας με υδραυλική κεφαλή περιστροφής
- Ειδικές διαστάσεις κατασκευασμένες κατά παραγγελία
- Κατασκευή πιστοποιημένη κατά EN 1090
ΕΓΓΥΗΣΗ
DIY & Ελαφριές κατασκευές
Βιδωτός πάσσαλος 2ης γενιάς με χυτοχαλύβδινη κεφαλή για άκοπη εγκατάσταση με το χέρι ή με μηχάνημα. Φράχτες, προβλήτες, δωμάτια κήπου, βεράντες και μικρά εξοχικά.
- Σωλήνας: 60.3 × 2.9 mm ή 60.3 × 5.0 mm
- Διάμετρος έλικα: 160 mm
- Τυπικά μήκη: 0.7 - 3.2 m
- Ποιότητα χάλυβα: S420
- Εγκατάσταση: με το χέρι ή με μίνι εκσκαφέα
- Θερμό γαλβάνισμα εμβάπτισης (EN ISO 1461)
- Χυτοχαλύβδινη κεφαλή για εύκολη εγκατάσταση
ΕΓΓΥΗΣΗ
Σύγκριση παράλληλα
| Χαρακτηριστικό | Σειρά PRO | Σειρά HELIX |
|---|---|---|
| Προβλεπόμενη χρήση | Στατικές, βιομηχανικές, εμπορικές | DIY, κήπος, ελαφριές κατοικίες |
| Φέρουσα ικανότητα | Έως 1.000 kN | Κατάλληλη για ελαφρύτερα φορτία |
| Διάμετροι σωλήνα | 60.3 - 323.9 mm (9 τυπικά μεγέθη) | 60.3 mm (ένα μέγεθος) |
| Διάμετροι έλικα | 150 - 1.000 mm | 160 mm |
| Μήκη | 1.5 - 12 m | 0.7 - 3.2 m |
| Εγκατάσταση | Εκσκαφέας + υδραυλική κεφαλή περιστροφής | Με το χέρι, ηλεκτρικός μηχανισμός ή μίνι εκσκαφέας |
| Επιφανειακή επεξεργασία | Απλός ή θερμά γαλβανισμένος | Θερμό γαλβάνισμα εμβάπτισης (110-140 µm) |
| Σχεδιασμός έναντι διάβρωσης | Πρόσθετο πάχος υλικού (100-300 έτη) | Επικάλυψη ψευδαργύρου (50 έτη) |
| Ειδικές διαστάσεις | Ναι, κατασκευή κατά παραγγελία | Μόνο τυπική γκάμα |
| Τεχνική υποστήριξη | Διαθέσιμη πλήρης υπηρεσία σχεδιασμού | Παρέχονται τυπικοί πίνακες φορτίων |
| Εγγύηση | 100 έτη | 50 έτη |
Επιλέξτε τις διαστάσεις του πασσάλου
Τρεις παράμετροι καθορίζουν την προδιαγραφή του πασσάλου: η διάμετρος του σωλήνα, η διάμετρος του έλικα (ελικοειδής πλάκα) και το μήκος του πασσάλου. Κάθε μία επιλέγεται με βάση τις απαιτήσεις φορτίων και τις συνθήκες εδάφους σας.
Διάμετρος σωλήνα
Καθορίζει τη στατική αντοχή και την πλευρική αντίσταση του πασσάλου. Οι μεγαλύτεροι σωλήνες αντέχουν υψηλότερα φορτία και μεγαλύτερα ελεύθερα μήκη πάνω από το έδαφος. Η σειρά PRO προσφέρει 9 τυπικά μεγέθη από 60.3 έως 323.9 mm.
Διάμετρος έλικα
Ελέγχει την επιφάνεια έδρασης μέσα στο έδαφος. Οι μεγαλύτεροι έλικες παρέχουν υψηλότερη ικανότητα σε θλίψη και εφελκυσμό ανά πλάκα. Μπορούν να προστεθούν πολλαπλοί έλικες για αύξηση της ικανότητας χωρίς αύξηση του μήκους του πασσάλου.
Μήκος πασσάλου
Πρέπει να φτάνει στο φέρον στρώμα του εδάφους. Το μαλακό έδαφος απαιτεί μακρύτερους πασσάλους, ενώ το σταθερό έδαφος επιτρέπει κοντύτερους. Μπορούν να προστεθούν τμήματα προέκτασης αν το φέρον στρώμα βρίσκεται βαθύτερα από το μήκος ενός πασσάλου.
Αριθμός ελίκων
Ο μονός έλικας είναι ο τυπικός. Οι πρόσθετοι έλικες αυξάνουν την αντίσταση τόσο σε θλίψη όσο και σε εφελκυσμό, κάτι ιδιαίτερα χρήσιμο σε συνεκτικά εδάφη όπως η άργιλος. Μειώνουν το απαιτούμενο μήκος του πασσάλου για ισοδύναμη ικανότητα.
Χρειάζεστε βοήθεια με τη διαστασιολόγηση; Στείλτε μας τα δεδομένα εδάφους και τα στατικά φορτία σας. Η ομάδα μηχανικών μας θα σας παρέχει μια προδιαγραφή πασσάλου που περιλαμβάνει διάμετρο σωλήνα, μέγεθος έλικα, μήκος πασσάλου και στόχους ροπής εγκατάστασης.
Σχεδιάστε την εγκατάσταση
Η σωστή μέθοδος εγκατάστασης διασφαλίζει ότι οι πάσσαλοί σας επιτυγχάνουν τη σχεδιασμένη φέρουσα ικανότητα. Επιλέξτε με βάση τη σειρά πασσάλων και τις συνθήκες του εργοταξίου σας.
PRO: Μηχανική εγκατάσταση
Οι πάσσαλοι της σειράς PRO απαιτούν υδραυλική κεφαλή περιστροφής τοποθετημένη σε εκσκαφέα. Η κεφαλή περιστρέφει τον πάσσαλο μέσα στο έδαφος, ενώ ο χειριστής παρακολουθεί τις τιμές ροπής σε πραγματικό χρόνο.
- ✓Εκσκαφείς από 1.5 έως 30+ τόνους
- ✓Κεφαλές περιστροφής με ροπή από 1.300 έως 150.000 Nm
- ✓Η παρακολούθηση ροπής σε πραγματικό χρόνο επαληθεύει τη φέρουσα ικανότητα
- ✓Τυπική ταχύτητα: 5 - 15 λεπτά ανά πάσσαλο
HELIX: Εγκατάσταση με το χέρι ή με μηχάνημα
Οι πάσσαλοι της σειράς HELIX μπορούν να εγκατασταθούν χειροκίνητα με έναν λοστό ή με έναν από τους ηλεκτρικούς μας μηχανισμούς τοποθέτησης. Ο μίνι εκσκαφέας με μικρή κεφαλή περιστροφής αποτελεί επίσης επιλογή για μεγαλύτερες ποσότητες.
- ✓Χειροκίνητη εγκατάσταση με 1-2 άτομα
- ✓Διαθέσιμος ηλεκτρικός μηχανισμός τοποθέτησης
- ✓Μίνι εκσκαφέας για μεγαλύτερα έργα
- ✓Δεν απαιτούνται εξειδικευμένες γνώσεις
Η επιλογή βιδωτού πασσάλου με μια ματιά
Χρησιμοποιήστε αυτόν τον πίνακα για να εντοπίσετε το σωστό σημείο εκκίνησης με βάση τον τύπο του έργου σας. Για ακριβείς προδιαγραφές, επικοινωνήστε με την ομάδα μηχανικών μας αναφέροντας τα δεδομένα εδάφους και τα στατικά φορτία σας.
| Τύπος έργου | Σειρά | Τυπικός σωλήνας | Τυπικός έλικας | Εγκατάσταση | Εγγύηση |
|---|---|---|---|---|---|
| Φράχτης / Σήμανση | HELIX | 60.3 mm | 160 mm | Με το χέρι / Ηλεκτρικά | 50 έτη |
| Βεράντα / Ντεκ | HELIX | 60.3 mm | 160 mm | Με το χέρι / Μίνι εκσκαφέας | 50 έτη |
| Δωμάτιο κήπου / Αποθήκη | HELIX ή PRO | 60.3 mm | 160 - 200 mm | Με το χέρι / Μηχάνημα | 50 - 100 έτη |
| Γκαράζ / Στέγαστρο αυτοκινήτου | PRO | 76.1 - 114.3 mm | 200 - 300 mm | Μηχάνημα | 100 έτη |
| Κατοικία | PRO | 88.9 - 168.3 mm | 250 - 500 mm | Μηχάνημα | 100 έτη |
| Φωτοβολταϊκό πάρκο | PRO | 76.1 - 139.7 mm | 200 - 400 mm | Μηχάνημα | 100 έτη |
| Βιομηχανικό κτίριο | PRO | 139.7 - 273.0 mm | 400 - 800 mm | Μηχάνημα | 100 έτη |
| Βαριές υποδομές | PRO | 219.1 - 323.9 mm | 600 - 1.000 mm | Μηχάνημα | 100 έτη |
Πρόκειται για τυπικά σημεία εκκίνησης. Οι τελικές προδιαγραφές των πασσάλων εξαρτώνται από τις πραγματικές συνθήκες εδάφους, τα στατικά φορτία και τους τοπικούς οικοδομικούς κανονισμούς. Η ομάδα μηχανικών μας παρέχει συστάσεις προσαρμοσμένες στο έργο σας, χωρίς χρέωση.
